流量計量在石化企業中起著至關重要的作用。生產單元的運行效率和經濟效益與流量計的精度直接相關。通過根據不同的應用選擇合適的流量計，可以實現最佳流量。流量計有多種類型，在使用方面存在優點和缺點。它并不是流量計的精度越高，而是根據不同的工藝要求和測量要求進行合理選擇。

　　在化工廠區域，有許多產生蒸汽的裝置。除了自己使用之外，這些蒸汽還被發送到系統管網。然而，當驅動或修理設備時，外部管網需要將蒸汽作為能量發送。同一管道需要在不同方向上傳輸媒體的問題。如果假設介質流出方向是向前流動，則介質流入方向是反向流動。對于這種雙向流動狀態，由驅動或大修引起的逆流非常低。如果設置了兩套流量檢測系統，不僅設備非常空閑，而且安裝和維護也不方便。如果您選擇可以分別測量正向和反向流量的流量計，則可以節省成本。通常用于測量雙向流動的流量計包括多孔孔流量計，電磁流量計，質量流量計和超聲波流量計。他們有自己最好的用例[2]。根據射孔孔板流量計的工作原理和特點，結合具體工程，介紹了雙向流動條件下的選擇和安裝。

1、孔板流量計的工作原理和特點

　　以孔板為代表的標準節流裝置是工業應用中應用最廣泛的流量計，其特點是結構簡單，應用技術成熟，產品標準化。 GB / T2624.2-2006“用于安裝在圓形截面管道上的差壓裝置測量全管流體流量”第2部分（孔板）5.1.9“雙向孔板”表示：不傾斜孔板的角度，端面，厚度和邊緣符合相應的規定，可用于測量反向流量。多孔孔板是雙向孔板，可用于測量雙向流動。當對精度和范圍沒有過多要求時，帶差壓變送器的多孔孔是測量雙向流動蒸汽的最佳選擇。

　　多孔孔板也是差壓流量計。其工作原理與標準孔板相同。不同之處在于它結合了多孔整流器和標準孔板，實現了整流和節流的集成。基本結構如下。如圖1所示。圖1

多孔孔板流量計結構示意圖

　　當流體通過多孔時當使用孔板時，它將被平衡和矯正，并且渦流街道將被最小化以形成近似理想的流體。節流元件之間的壓力差可以通過壓力接收裝置獲得，質量流量和體積流量可以根據伯努利方程計算：

在中間

C ---流量系數;

d ---節流元件開口直徑，m;

D ---管內徑，m;

Qm ---質量流量，kg / s;

qV ---體積流量，m3 / s;

----直徑比;

Δp---壓差，Pa;

ε---可擴展性系數;

1 ---上游流體密度，kg / m3。

　　除了測量原理外，多孔孔板還有其自身的特點，與標準孔板相比，這也是它自身的優點[3]。具體特點如下：

ａ、測量精度高。由于多孔孔板結構對稱，可以對流體進行整流，降低渦流，振動和信號噪聲，大大提高了節流元件前后流場的穩定性;與標準孔板相比，多孔孔板的線性度提高了5到10倍。

b、灣安裝直線部分很短。長直管段的要求是標準孔的有限使用的重要原因，但是多孔孔的流動穩定性壓力恢復很快，大大降低了直管段的要求。在正常情況下，直管部分在第一個2D之后需要2D，這在用于大管徑或昂貴的管道時可以大大節省成本。

c、范圍比很寬。標準孔板的比例通常為3：1，直徑比β通常為0.20至0.75。當比率超過該范圍時，標準孔板的精度顯著降低。但是，多孔孔板的跨度比可達到15：1，即使選擇合適的參數，也可達到30：1，β的范圍為0.25-0.90。

d、永久壓力損失很低。多孔孔板流量計多孔對稱平衡設計減少了渦流形成和湍流摩擦，減少了動能損失;在相同壓力差的情況下，永久壓力損失約為傳統節流裝置的1/3，節省了相當大的運行成本[4]。

2、孔式流量計測量雙向流量選擇實例

　　在年產120萬噸精細化學品的項目中，建造了由4臺480t / h循環流化床鍋爐和1臺20MW蒸汽發生器組成的熱電裝置。當驅動和檢修整個設備時，需要大量的中壓飽和蒸汽和低壓蒸汽，其由熱電裝置發送。在整個工廠生產設備是在正常運行中，煤氣化裝置，凈化裝置和油處理合成裝置將產生大量的中壓飽和蒸汽和低壓蒸汽，將其送回熱電單元使用。上述兩種規格的蒸汽通過兩根管道送回。為了節省成本，在每個管道上放置流量計以測量正向流動和反向流動。以其中一個流量計FE-02202為例，首先列出工藝條件，然后選擇特定的流量計。參數如表1所示。

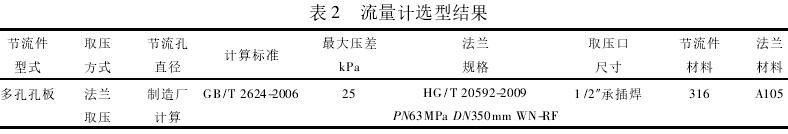

　　能夠測量雙向流量的儀表包括電磁流量計，質量流量計，超聲波流量計和多孔孔流量計。由于電磁流量計不能測量蒸汽介質，因此首先排除;質量流量計的直徑過大，測得的介質溫度一般不超過180℃，因此也不包括在內;雖然超聲波蒸汽流量計可以滿足測量要求，但價格較貴。最后，根據具體的工藝參數，多孔孔流量計用于測量雙向流動蒸汽。選擇參數如表2所示。

　　選擇多孔孔板后，設計兩個差壓變送器分別測量正向流量和反向流量之間的壓差，并將其轉換為4-20 mA信號并將其發送到DCS顯示器。另外，為了正確測量蒸汽的質量流量，在多孔孔板附近設置鉑熱阻和壓力變送器，將溫度值和壓力值送到DCS進行溫度和壓力補償，得到準確的質量流量。

3、孔板流量計安裝

　　安裝多孔孔板流量計時，首先確保壓力出料孔與管道垂直中心線成0°至45°角（圖2），以防止不凝性氣體或污垢進入導壓管。 。安裝導壓管時，水平段應有一定的坡度。在正常情況下，導壓管的坡度不小于1：100。如果項目位于北方，則在使用導壓管時需要蒸汽引導熱量。必須正確安裝兩個差壓變送器，以確保正壓側和負壓側正確。簡言之，沿著流體的方向，差壓變送器的正壓側在穿孔孔上方，負壓側在穿孔孔下方。

多孔節流孔流量計安裝效果圖

　　與標準孔板流量計相比，穿孔孔板流量計更易于安裝：首先，它在結構上是對稱的，在安裝過程中不需要考慮流量計的方向;第二，它需要較少的前后直線段，只需要確保前后直管段分別不小于2D。

4、結論

　　在化工廠中，選擇合適的流量計進行雙向流量測量可以節省成本，為企業帶來巨大的經濟效益。多孔孔流量計是一個不錯的選擇，它是非常合適的它具有節能儀器的推廣價值，具有更廣闊的發展空間。
