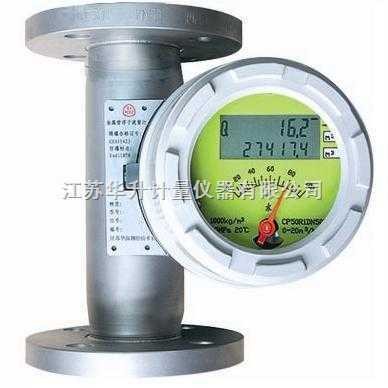

金屬管浮子流量計
FZ 系列金屬管浮子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子 流量計相比較能耐較高的壓力。FZ 系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。
- 型號： HS-FZ
- 價格：
|
產品型號：
|
HS-FZ |
|
產品報價：
|
 |
|
產品特點：
|
FZ 系列金屬管浮子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子 流量計相比較能耐較高的壓力。FZ 系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。 |
| HS-FZ金屬管浮子流量計的詳細資料： |
|
FZ 系列金屬管浮子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子 流量計相比較能耐較高的壓力。FZ 系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。 二、 原理結構
由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即
代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指
示器中的指針轉動。
 8 指示器 8 指示器
7 彈簧卡圈
6 浮子止擋
5 管體
4 測量體
3 浮子
2 浮子導向盤
1 連接法蘭
圖 1 儀表結構圖
1. 測量范圍：水(2.5～6000)L/h；
空氣(0.07～2000)m3/h (在 0.101025 MPa、20℃)。
2. 準確度等級： 1.5、2.5 級。
3. 量 程 比： 10：1。
4. 工 作 壓 力： DN15～50，4 MPa； DN80～100，1.6MPa。
5. 介 質 溫 度： －80℃～200℃(內襯 F46 流量計 0℃～80℃)。
6. 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。
7. 連 接 方 式：法蘭連接、螺紋連接等； 法蘭采用 GB/T9119.8～10 標準。
8. 總 長 度： DN15～100 250mm。
9. 測量管材質： 普通型 1Cr18Ni9Ti，耐腐型 0Cr18Ni12Mo2Ti，316L、316 襯 F46 等。 如用戶有特殊要求可特殊訂貨。
四、電性能
1. 輸出信號：二線制(4～20)mA、三線制(0～10)mA。
2. 線 性 度：1%；
3. 電 源：DC 24(1± −15% )V。
4. 功率消耗：25 mW。
5. 環境溫度：－25 ℃～55 ℃。
6. 溫度影響：0.5%/10 ℃。
7. 負載電阻：DC (0～10)mA (0～1)k?；
(4～20)mA (0～600)?。
8. 接線電纜：RVVP 3×28/0.15。
9. 防爆等級：ExibⅡ2CT5(證號 GYB03582U)。
10. 配安全柵型號：LB906 型。
11. 電遠傳變送器：K5WI-I 型或 ESK-I(二線制)。；
12. 接 線 圖：
 US－ 電源電壓； RA－負載電阻。
圖 2 接線圖
五、 限位開關報警裝置
對 FZ 型指示器可以安裝限位開關報警裝置
1. 技術參數：
a) 供電電源：AC 220(1±10%)V；
b) 功 耗：≤3 W；
c) 工作溫度：-25 ℃～60 ℃。
2. 接 線 圖：
 指示器 控制儀
圖 3 接線圖
3. 限位值的設定：限位開關的位置可以通過改變感應頭的位置任意設定。
六、 型號規格
1. 型號
 2. 選型
表 1
注:Es1 型是通過與指針同軸的注:Es1 型是通過與指針同軸的凸輪將瞬時流量信號傳遞給轉角變送器,輸出正比線性的
電流信號;Es2 型為非接觸式,通過磁敏元件和單片機軟件修正來輸出與瞬時流量成正比的 線性電流信號。
3、結構形式
 注：箭頭為介質流向
4. 流量范圍
流量范圍見表 2
七、 安裝尺寸
1. FZ
 圖 4 安裝尺寸
2. GB/T911.8～10
表 3
表 4
流量計檢測部分零件均有 1Cr18Ni9Ti 不銹鋼材料制成， 特殊場合也可由
0Cr18Ni12Mo2Ti 或 F46 等耐腐蝕材料組成。流量計除特殊規格外，高度均為 250 mm。
連接法蘭采用 GB/T9119.8～10 標準，也可根據用戶特殊要求定制。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
