冷凝水流量計
簡單介紹 差壓型V錐冷凝水流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，差壓型V錐冷凝水流量計由于具有獨一無二的設計結構，因而性能更優。
- 型號：
- 價格：
|
產品型號：
|
|
|
產品報價：
|
 |
|
產品特點：
|
簡單介紹 差壓型V錐冷凝水流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，差壓型V錐冷凝水流量計由于具有獨一無二的設計結構，因而性能更優。 |
| 冷凝水流量計的詳細資料： |
|
冷凝水流量計 的詳細介紹
技術簡介

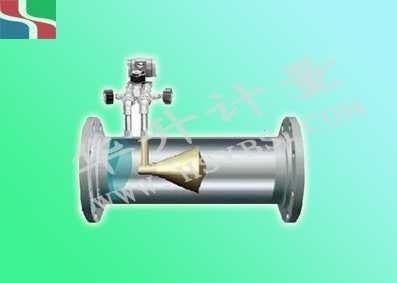

HS-V系列差壓型V錐冷凝水流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，錐形流量計由于具有獨一無二的設計結構，因而性能更優。差壓型V錐冷凝水流量計是在管道中心處懸掛一錐形節流件，錐形件阻礙介質的流動，重塑流速曲線,在錐形性的下游可立即形成低壓區，管道上游的正壓同經節流件節流后的下游的負壓之間有一差壓,將正、負壓用取壓口取出，正壓口位于管道的上游，負壓口位于錐體的末端，通過測量兩者之間差壓,根據伯努力方程即可計算出管道中的流量，錐體位于管線中心，可對所測介質的流速曲線進行優化,因此測量精度高。
功能說明
◆精度高：+-0.5%，當定制β<0.55的V錐體時，最高精度可達+-0.1%
◆重復性好：0.1%
◆輸出差壓穩定：V錐體尾部負壓端波動小
◆測量下限低：輸出差壓最小值25Pa
◆量程比寬：可達10：1～50：1
◆永久壓損小：只有孔板的1/3～1/2
◆具有自整流功能：可測混相流
◆具有自清掃功能：無雜物滯留，適用于臟污流測量
◆長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小
◆可測高溫流體：<600℃，其它流量計很難測量這樣高溫度的流體
冷凝水流量計 產品特點
◆智能V錐流量計顯著改善了傳統差壓流量計的使用局限，提高了精確度和重復性
◆安裝時幾乎無直管段要求，自清洗功能，適用于容易結垢的臟污介質，氣液兩項測量是一種接近理想狀態的節流裝置。
◆前后直管段要求較短，一般上游只需0至3D，下游只需0至1D。
◆精度高，差壓輸出值可實現±0.1% 的重復性，壓損小，僅為孔板的1/2-1/3。
◆V錐體后緣產生旋渦小，差壓輸出穩定，波動小
◆V錐體受到流體的沖刷，無雜物滯留。
技術參數
◆測量介質 ：液體、氣體、蒸汽
◆公稱通經 ：DN6mm～DN2000mm
◆公稱壓力 ：≤16MPa; 最大≤42.0MPa
◆工作溫度 ：-40℃～600℃
◆環境溫度 ：-40℃～60℃
◆相對濕度 ：5%～90%
◆流量計精確度 ：±0.5%、±1.0%、±1.5%
◆重復性 ：0.15%、0.33%、0.5%
◆范圍度(量程比)：10：1
◆適用雷諾數 ：8000～1×107
◆結構形式 ：法蘭連接型、對夾型、特殊(按用戶需求)
◆安裝直管段長度 ：一般上游1～3D，下游0.5～1D
◆材質 ：碳鋼、SUS304、SUS316L、其它
◆流向 ：水平、垂直、其它
◆等效直徑比 ：0.45～0.85
|
