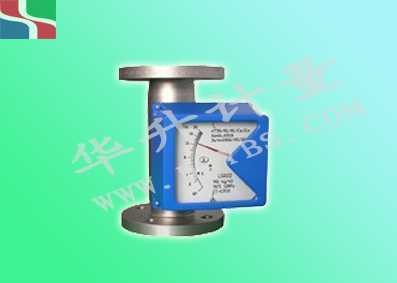

空氣(0.07~2000)m3/h (在 0.101025 MPa、20℃)。
2. 準確度等級: 1.5、2.5 級。
3. 量 程 比: 10:1。
4. 工 作 壓 力: DN15~50,4 MPa; DN80~100,1.6MPa。
5. 介 質 溫 度: -80℃~200℃(內襯 F46 流量計 0℃~80℃)。
6. 液體介質粘度:DN15<5mPa·s;DN25~100<5mPa·s。
7. 連 接 方 式:法蘭連接、螺紋連接等; 法蘭采用 GB/T9119.8~10 標準。
8. 總 長 度: DN15~100 250mm。
9. 測量管材質: 普通型 1Cr18Ni9Ti,耐腐型 0Cr18Ni12Mo2Ti,316L、316 襯 F46 等。 如用戶有特殊要求可特殊訂貨。
四、電性能
1. 輸出信號:二線制(4~20)mA、三線制(0~10)mA。
2. 線 性 度:1%;
3. 電 源:DC 24(1± −15% )V。
4. 功率消耗:25 mW。
5. 環境溫度:-25 ℃~55 ℃。
6. 溫度影響:0.5%/10 ℃。
7. 負載電阻:DC (0~10)mA (0~1)k?;
(4~20)mA (0~600)?。
8. 接線電纜:RVVP 3×28/0.15。
9. 防爆等級:ExibⅡ2CT5(證號 GYB03582U)。
10. 配安全柵型號:LB906 型。
11. 電遠傳變送器:K5WI-I 型或 ESK-I(二線制)。;
12. 接 線 圖:
US- 電源電壓; RA-負載電阻。
圖 2 接線圖
五、 限位開關報警裝置
對 FZ 型指示器可以安裝限位開關報警裝置
1. 技術參數:
a) 供電電源:AC 220(1±10%)V;
b) 功 耗:≤3 W;
c) 工作溫度:-25 ℃~60 ℃。
2. 接 線 圖:
指示器 控制儀
圖 3 接線圖
3. 限位值的設定:限位開關的位置可以通過改變感應頭的位置任意設定。
六、 型號規格
1. 型號
2. 選型
表 1
管道口徑
|
結構形式(介質流向)
|
接液材料
|
附件結構
|
A
|
B
|
C
|
D
|
DN15
|
Y10
|
下進上出
|
RR0
|
0Cr18Ni12Mo2Ti
|
F
|
防腐型
|
DN25
|
Y20
|
橫進橫出
|
RR1
|
1Cr18Ni19Ti
|
T
|
夾套型
|
DN50
|
Y30
|
同側進出
|
RP
|
PTFE(聚四氟乙烯)
|
Z
|
阻尼型
|
DN80
|
Y40
|
異側進出
|
Ti
|
Titamium(鈦合金)
|
G
|
高溫型
|
DN100
|
Y50
|
底進側出
|
RL
|
316L
|
Y
|
高壓型
|
DN125
|
|
|
|
|
B
|
防爆型
|
流量范圍
流量范圍見表 2
耐腐型通徑
DN(mm)
|
普通型通徑
DN(mm)
|
流 量 范 圍
|
最大壓力損失
|
空氣m3/h 20℃
0.101325 MPa
|
水L/h 20℃
|
空氣(kPa)
|
水(kPa)
|
15
|
15
|
0.07~0.7
|
2.5~25
|
7.1
|
6.5
|
0.11~1.1
|
4.0~40
|
7.2
|
6.5
|
0.18~1.8
|
6.0~60
|
7.3
|
6.6
|
0.28~2.8
|
10~100
|
7.5
|
6.6
|
0.40~4.0
|
16~160
|
8.0
|
6.8
|
0.70~7.0
|
25~250
|
10.8
|
7.2
|
1.00~10
|
40~400
|
10
|
8.6
|
1.60~16
|
60~600
|
14
|
11.1
|
25
|
25
|
3.00~30
|
100~1000
|
7.7
|
7
|
4.50~45
|
160~1600
|
8.8
|
8
|
7.00~70
|
250~2500
|
12
|
10.8
|
11~110
|
400~4000
|
19
|
15.8
|
50
|
50
|
18~180
|
600~6000
|
8.6
|
8.1
|
25~250
|
1000~10000
|
10.4
|
11
|
40~400
|
1600~16000
|
15.6
|
17
|
80
|
80
|
|
2500~25000
|
|
8.1
|
|
4000~40000
|
|
9.5
|
100
|
100
|
|
6000~60000
|
|
10
|
七、 安裝尺寸
1. FZ
圖 4 安裝尺寸
2. GB/T911.8~10
表 3
通徑(DN)
|
工作壓力(MPa)
|
D
|
D1
|
D2
|
n×d
|
15
|
4.0
|
95
|
65
|
46
|
4×14
|
25
|
115
|
85
|
65
|
50
|
165
|
125
|
99
|
80
|
1.6
|
200
|
160
|
132
|
8×18
|
儀表常見故障的維修
常見故障及排除方法見表 5:
表 5
常見故障
|
產生原因
|
排除方法
|
1 系統開啟指針不動
|
1 介質中含有雜質,使浮子卡住;
2 系統工作壓力太小,致使儀表不正常工作。
|
1 清除異物;增加磁過濾器;
2 增加系統工作壓力。
|
2 指針沖頂不回復
|
1 介質中含有雜質,使浮子卡住;
2 儀表選型不合適,選用儀表太小。
|
1 清除異物;增加磁過濾器;
2 正確選型。
|
3 指針波動太大,不 能準確讀數
|
1 系統工作壓力不穩定;
2 介質存在脈動流或雙相流的現象。
3 儀表進出口處的管徑變化大而導致壓力變化 或壓力損失增加。
|
1 檢查自身系統;
2 消除脈動流與雙相流。
3 減少壓力損失;
|
4 指針不回零
|
1 由于儀表的波動而使指針位移;
2 由于儀表的上下撞擊,而使測量管內的零件 彎曲變形。
|
1 旋松指針 處的小 螺絲 將指針 復原至“Rp”位置(未工作狀態);
2 建議送回維修或更換。
|
5 遠傳不準確
|
1 環境溫度超出工作要求;
2 變送器漂移。
|
1 按要求使用;
2 適當調節 變送器 中的 電位器 或調節螺絲以恢復正常。
|
