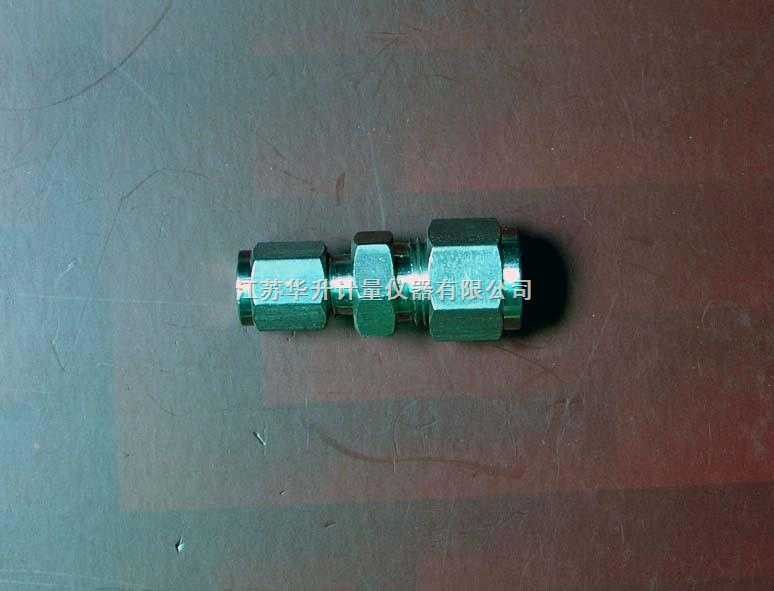

銅制卡套式管接頭

銅制卡套式管接頭的密封原理，先將螺母及卡套套在紫銅管上，卡套同接頭體內錐面相遇，在螺母的推動下，前部徑向開始收縮變形，卡套前端外側卡住接頭體，內側卡住紫銅管，當螺母繼續推動時，卡套刃口強迫箍緊切入銅管，啟到了緊固密封連接的作用。

氣動卡套式管接頭安裝尺寸詳細說明

    1、預裝。 卡套式管接頭即使是同一廠家的同一批貨，這幾種接頭體上錐形孔的深度往往不相同，結果就造成了泄漏，而此問題往往被忽視。卡套式管接頭預裝是最重要的環節，直接影響到密封的可靠性。一般需要專用的預裝器。管徑小的接頭可以在臺鉗上進行預裝。具體做法是，用一個接頭體作為母體，將螺母、卡套壓緊到管子上即可。主要有卡套式直通管接頭、卡套式端直通接通頭、卡套式三通管接頭等型式。

    管子一端用什么樣的接頭體連接，對應的連接端則用相同類型的接頭預裝，這樣能最大限度地避免出現泄漏問題。

    管子端面應平齊。管子鋸斷后應在砂輪等工具上打磨平齊，并且去除毛刺，清洗并用高壓空氣吹凈后再用。

    預裝時，應盡量保持管子與接頭體的同軸度，若管子偏斜過大也會造成密封失效。

    預裝力不宜太大。應使卡套的的內刃剛好嵌入管子外壁，卡套不應有明顯變形。在進行管路連接時，再按規定的擰緊力裝配。φ6-10mm卡套的擰緊力為64-115N、φ16mmr 259N、φ18mm的為450N。如果在預裝時卡套變形嚴重，會失去密封作用。

2、 禁止加入密封膠等填料。有人為了取得更好密封效果，在卡套上涂上密封膠，結果密封膠被沖入液壓系統中，造成液壓元件阻尼孔堵塞等故障。

3、 連接管路時，應使管子有足夠的變形余量，避免使管子受到拉伸應力。

4、 連接管路時，應避免使其受到側向力，側向力過大會造成密封不嚴。

5、 連接管路時，應一次性緊好，避免多次拆卸，否則也會使密封性能變差。
