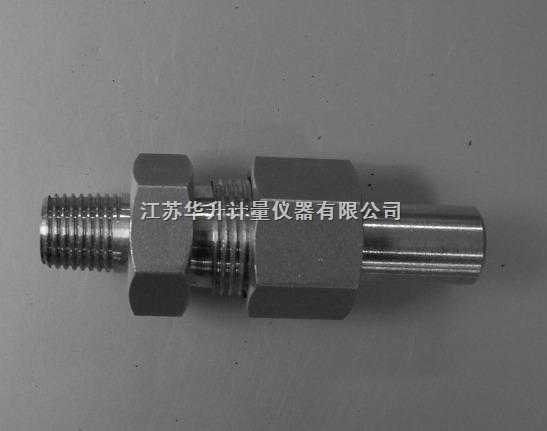

焊接式終端接頭,也叫對焊式終端接頭,焊接式管接頭,焊接式直通管接頭,一端為外螺紋,一端為焊接式,主要在壓力表變送器中常用,也叫不銹鋼氣源接頭,氣源接頭,變送器接頭,螺紋有G,PT,NPT,供選擇

卡套接頭具有連接牢靠、耐壓能力高、耐溫性，密封性和反復性好、安裝檢修方便、工作安全可靠等特點。它的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的連接件。適用于油、氣、水等管路連接。

制造標準：GB3733.1～3765-83
公稱壓力：25MPa.40MPa
適用溫度：≤450℃
適用介質：油、水、氣等非腐蝕性或有腐蝕性介質
制造材料：304  316  20#

配管：Φ4～Φ42的普通級精度無縫鋼管
錐管螺紋：ZG,G,NPT等

卡套接頭概述
卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。

24°錐的W型柱端按DIN 3861標準。卡套采用雙刃卡套。
通常情況接頭體和螺母表面鍍鋅處理。接頭適用的工作壓力最高可達63MPa，無縫鋼管外徑最大為42mm。

卡套接頭的裝配
● 安裝
1 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， (管子一定要插到底)用手旋緊螺母。
4 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7 最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
● 重復安裝
所有的卡套接頭都可以多次重裝，但要保證零件無損壞且清潔。
1 把管子插入接頭體直至卡套貼緊接頭體內錐面，用手擰緊螺母。
2 用扳手擰緊螺母，直至擰緊力矩急劇增大，再擰緊1/4至1/2圈即可。
● 檢查
可拆下管子檢查裝配是否合乎要求：卡套端部的管子上應該有均勻的輕微凸起。卡套不能前后滑動，但允許有輕微轉動。
● 泄漏原因
1 管子沒插到底。
2 螺母沒有擰緊。
3 管子外表刮傷或管子不圓。
4 管子太硬
